液壓實驗臺|傳感器實驗臺|電梯模型|陳列柜:上海碩博公司 > 產品中心 > 微機、單片機實訓實驗臺 >

[產品型號]：SBK-DPJCX [產品名稱]：單片機實訓與畢業設計開放式訓練系統 [價格]：元 [在線客服]：

SBK-DPJCX單片機實訓與畢業設計開放式訓練系統

1.2.1產品概述：

依據國家人力資源與社會保障部《技工院校工學結合課程教學改革試點工作方案》設計，圍繞典型工作任務（即FMS）確定課程目標，選擇課程內容，制定專業教學計劃，根據國家職業標準中相關內容，將機電工學結合中有關“數字電子”、“模擬電子”、“單片機應用技術”、“高頻電子”及“無線電技術”通過工作任務的訓練有機結合在一起，實現將典型工作任務量化為多各子任務，循序漸進的貫徹以任務引領、項目驅動、模塊化教學的新理念，遵循教學規律，利用多媒體教學、網絡教學及情景化教學的先進手段，將復雜的知識點簡單化，深奧的理論點明晰化，貼近實際的企業工作內容與流程，將實訓車間與企業、實訓老師與企業職員、實訓內容與工作任務真正融合為一，達到工學結合教學目的。

該套設備采用3邊弧形工作島設計，自由組合的新思路，學員可根據實訓項目的要求組合成相應的實訓電路，面板采用一次成型輕觸式高檔面板，達到“教”、“培”、“考”目的，設備組合簡單使用方便布局科學整齊美觀，擴展升級容易。同時采用了彩色蝕刻新工藝、鋼制噴塑新工藝等先進工藝。適用于職業院校、技工學校等用于電工基本技能的實訓考核。


1.2.2技術參數：

工作電源：三相五線 AC380V±5% 50Hz

安全保護：漏電保護（動作電流≤30mA），過流保護，熔斷器保護

額定功率： 2KW

環境溫度： -10℃～40℃

相對濕度： ≤85%

外形尺寸：2500mm（直徑）×775mm（高）；

電子創新：便攜式

1.2.3產品結構：

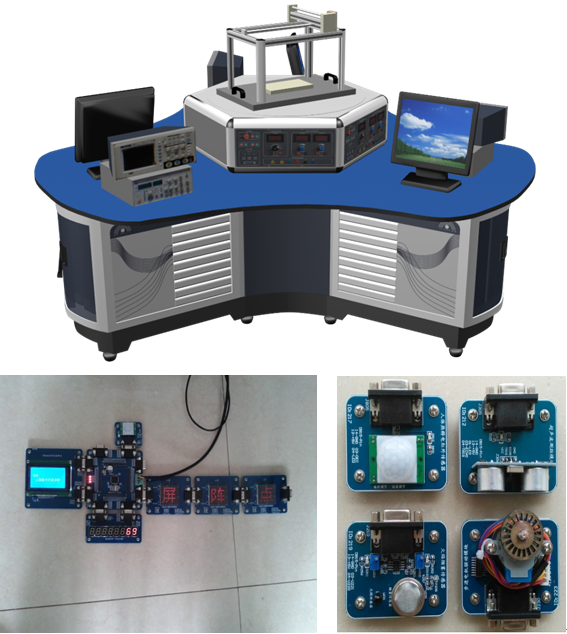

技能工作島由三邊形工作臺、六邊形電源控制屏及典型工作任務組成，能同時容納6名學生在設備上進行操作。

三邊形工作臺：桌體采用§1.5mm厚的優質鞍鋼盒裝鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。工作臺分三邊六工位設計，每工位設置有弧面雙開門式存儲柜及鍵盤支架，可放置計算機主機，，工位與工位之間采用圓弧形過渡板連接。桌面為三邊形結構，采用25mm厚的實芯理化板，外表面貼防火板，經數控設備銑削加工成型，桌邊倒圓弧處理，美觀安全。工作臺直徑為2500mm，高度按人體工程學要求設計，為755mm。

六邊形電源控制屏：電源控制屏采用六邊形結構，與工作臺相對應�？蚣懿捎�30 R的半圓形鋁型材經過專用連接件組裝，頂面與底面采用§1.2mm厚的優質鋼板連接。六個作業面均配置有實訓電源及接口控制系統，控制面板按鍵為薄膜輕觸式設計，具有漏電保護、短路保護功能。電源控制屏頂面采用10mm厚的鋁框包邊，內置有直徑為850mm的多角度公共操作平臺，公共操作平臺能360°旋轉，能做120°定位，平臺頂板采用10mm厚的鋁板加工成型，能載重約60Kg的典型工作任務。

1.2.4創新實訓箱總體要求

電子實訓與畢業設計開放式訓練系統，要求由電子模塊、便攜式實驗箱和模塊儲存柜、開發工具等四部分組成。

*電子積木式拼接方式，可進行軟連接和硬連接。

模塊接口統一、協議統一。

功能電路及器件符合工業標準。

便攜式實驗箱要方便學生攜帶的，學生可以將自己選做的電子模塊存放在便攜式實驗箱中，模塊儲存柜按需求數量定制，以存放閑置的電子模塊。

1.2.5硬件配置及指標

1、基礎硬件配置

MS51單片機模塊

STM32單片機模塊

LCD12864點陣液晶模塊

LED16X16點陣模塊

八位數碼管模塊

獨立鍵盤與矩陣鍵盤模塊

RS232通信模塊

USB接口模塊

火焰?zhèn)鞲衅髂K

煙霧傳感器模塊

超聲波傳感器模塊

光敏傳感器模塊

人體熱紅外傳感器模塊

溫濕度傳感器模塊

聲音傳感器模塊

繼電器模塊

直流電機模塊

步進電機模塊

交通燈模塊

2.4G射頻收發模塊

Wifi模塊

GSM/GPRS模塊

時鐘模塊

語音播放模塊

功放模塊

儲存器模塊

接口引腳轉接模塊

2、綜合硬件模塊

AVR單片機模塊

EPM240邏輯模塊

RS485總線通信模塊

CAN總線通信模塊

震動傳感器模塊

三軸加速度/角速度傳感器模塊

顏色傳感器模塊

霍爾傳感器模塊

三軸磁場傳感器模塊

空氣質量傳感器模塊

電流傳感器模塊

旋轉編碼器模塊

RFID模塊

高速AD模塊

高速DA模塊

1.2.6通用工具

51仿真器

USB接口，DIP40鍍金插針。

兼容KEIL C51 UV2/UV3/UV4調試環境，支持單步、斷點、隨時查看寄存器、變量、內存，支持全速運行時暫停按鈕，可仿真各種51指令兼容單片機。內部最大仿真時鐘24MHZ，程序存儲器64K，仿真的同時已燒好代碼，系統可脫機運行。

51編程器

支持AT89S51、AT89S52

支持：AT90can128 AT90can32等；

Attiny11 Attiny12 Attiny13等

Atmega128 Atmega32 Atmega64 Atmega8等；

USB接口

AVR仿真器編程器

USB接口，帶0.5A可恢復保險絲，支持5V/3.3V工作電壓；

仿真固件可升級，支持AVRstudio軟件。

支持：

ATmega128,ATmega128L,ATmega16,ATmega162,ATmega162V,ATmega165,ATmega165V, ATmega169,ATmega169V, ATmega16L, ATmega32, ATmega323,ATmega323L, ATmega32L, ATmega64, ATmega64L(支持AVR所有帶JTAG口的單片機)。
