SBADMCS-1型電機性能綜合測試裝置

電機性能測試實驗室設備課程實驗說明電機性能測試面向專業：電氣及其自動化、自動化、新能源科學與工程、機械工程及其自動化。課程名稱：電氣PLC控制技術、電機學、電機拖動、電機性能測試。

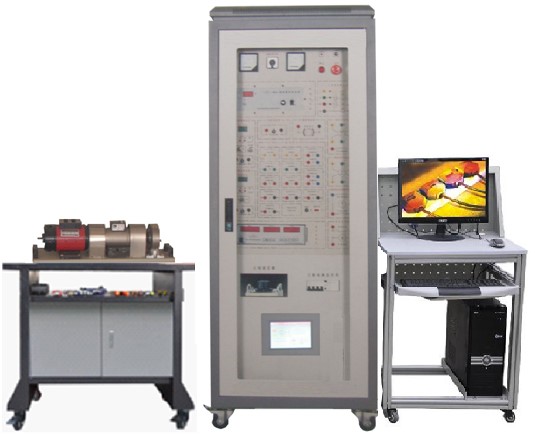

(設備外型參考圖片)

一、概述

電機性能綜合測試裝置是集直流電機，交流電機對應的控制，運行，機械特性、電氣特性的測試和教學實訓于一體，配套先進的檢測控制手段，對以上各種運行方式進行定量分析，采集電機運行的各種參數。學生可通過一個嵌入式觸摸屏實現采集數據與顯示。本實驗臺從專用電源控制臺、儀器儀表、電機、導軌、負載及專用導線到配套軟件等均配套齊全。能較好地滿足各類院校相關專業對直流電動機、異步電動機、同步電動機等多種電機性能測試的教學和研究。

電機負載采用高性能、長壽命的新型磁粉制動器，負載調節穩定、可靠、方便。即可穩態測試，也可以進行快速瞬間測試。一臺基于W i n C E ( 中文版 ) 操作系統 、內嵌Homebuilder嵌入版組態軟件的觸摸屏作為人機界面，它在系統中作為數據輸入、顯示監控及控制終端。該終端采用RS-485/232接口采集模塊進行通訊，數據采集模塊將傳感器的檢測值上傳給終端進行顯示或用于監控。

二、技術性能

1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

4.測量參數及精度：

交、直流電流：±0.5%

交、直流電壓：±0.5%

功率：±0.5%

轉速及轉差率：±0.1%

扭矩：±0.1%

繞組電阻：±0.2%

二、系統基本配備

1.電源控制臺

(1) 交流電源

三相四線（或三相五線）～380V±10% 50Hz （10A）過流保護措施

單相0～220V±10% 50Hz （10A）過流保護措施

交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護。配有1只指針式交流電壓表，通過切換開關指示三相電網電壓。

(2) 直流電源

提供直流調速器1臺 ,電位器調節輸出電壓大小。

同步電機勵磁電源 0-24V 可調。

2.電機導軌固定電機機組.

3.電機

(1)DQ09直流電動機 (220V / 185W)

（Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，絕緣等級E ）

(2)單相電容起動異步電動機

（AC220V，轉速 1400 RPM，功率90W ,電流1.45A，啟動電容35uF ，絕緣等級E）

(3)三相異步電動機

（ AC3800V/220V，接法 Y/Δ，轉速 1420 RPM，功率100W ,電流0.5A，絕緣等級E）

(4)三相同步電動機

作為發電機使用時PN（W）=170W，UN(V)=220（Y），IN(A)= 0.45A， nN(r/min)= 1500，UfN（V）=14V，IfN（A）=1.2A，絕緣等級E級。

（作為電動機使用時，PN（W）=90W，UN(V)=220（Y），IN(A)= 0.35A， nN(r/min)= 1500，UfN（V）=10V，IfN（A）=0.8A，絕緣等級E級。
